Nature Energy Kværs A/S

Linka® og EUROmillings Halmhåndteringssystem optimerer biogasproduktionen.

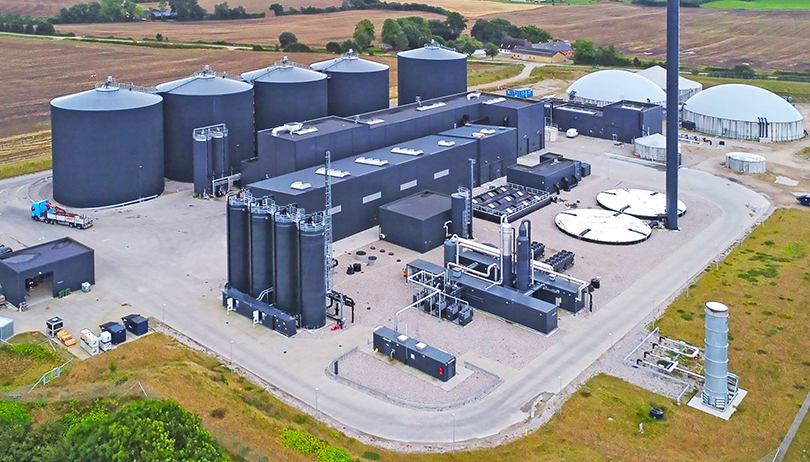

Nature Energys nye biogasanlæg i Kværs er endnu en innovativ tilgang til grøn energi, der ved hjælp af avanceret teknologi omdanner organisk affald fra landmændene, industrien og borgerne til CO2-neutral biogas.
Biogassen produceres gennem en proces, hvor bakterier ved ca. 50°C omdanner biomasserne til biogas og flydende gødning.
Efter rensning af biogassen kan den distribueres til forskellige sektorer, hvilket potentielt kan erstatte fossile brændstoffer i transport, industri og opvarmning.
Nærværende case beskriver Linka Energy og EUROmillings komplette halmhåndteringslinje til Nature Energy Kværs, hvor et varme- og mekanisk halmbehandlingsanlæg nedbryder halmen fuldstændigt, hvorefter den behandlede halm bruges i det næste trin af biogasanlægget til produktion af biogas.

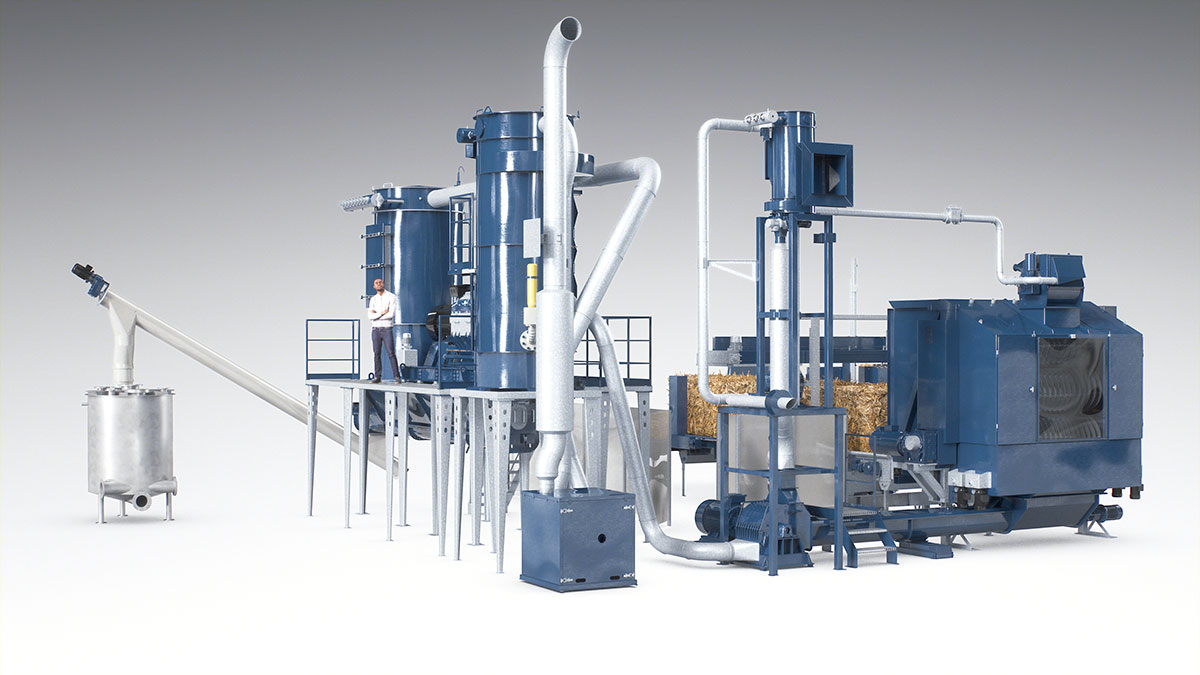

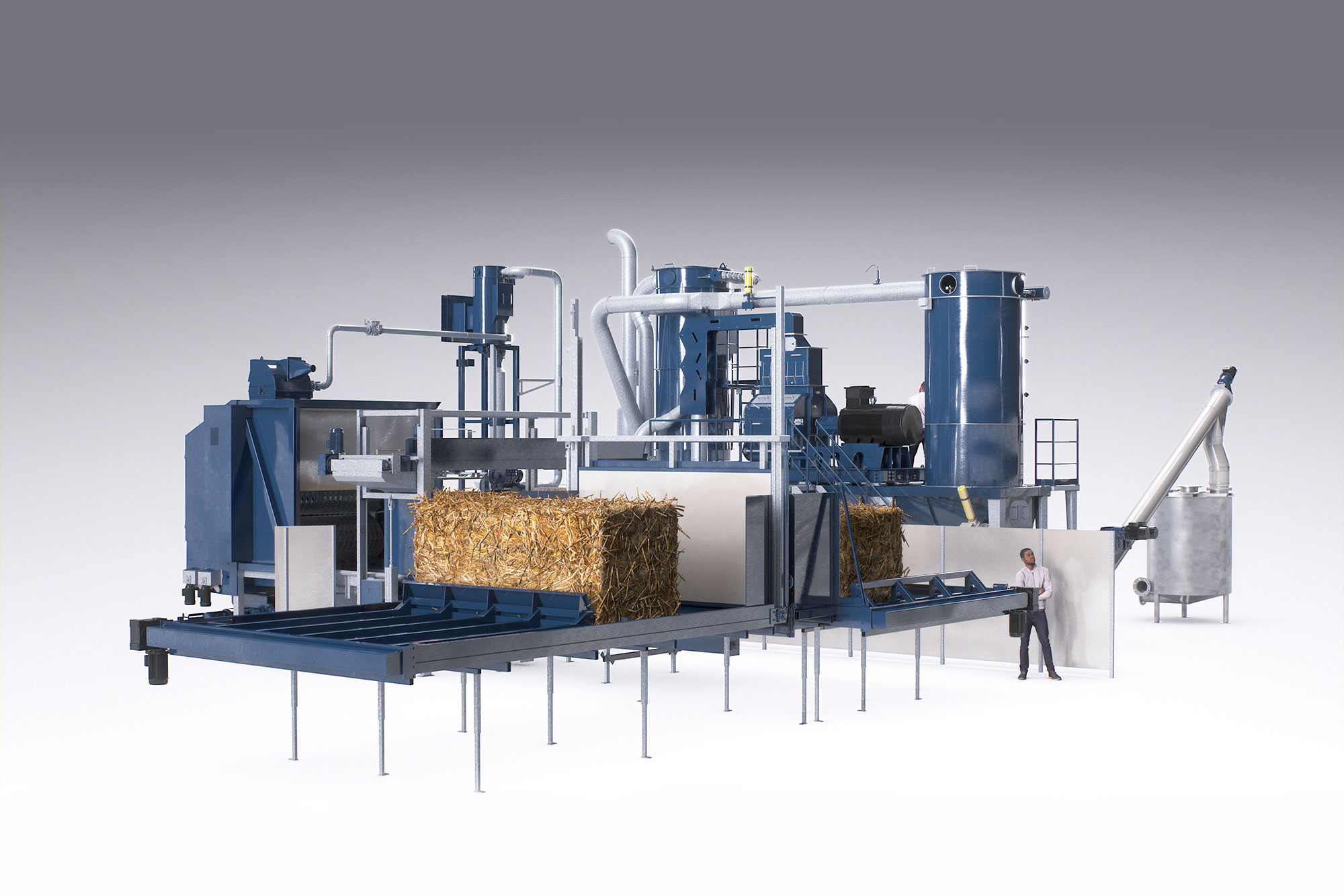

Det komplette anlæg
Linka® halmhåndteringssystem
Hele processen starter på halmlageret, hvor halmkranen har afleveret en halmballe ved en metaldetektor, som scanner halmballen, hvorefter kranen flytter den enten til halmbordet eller til et kassationsområde, hvis der er detekteret metal i ballen.
Halmkran
En travers halmkran er et vigtigt redskab til håndtering af halmballer i lagerfaciliteter, designet til effektivt at transportere, løfte og placere halmballer. Den installerede travers halmkran afleverer automatisk halmballen på halmbanen og kan håndtere op til 4 tons halm pr. time.
Kranen leveres med lokal styretavle og som en PLC styret kran med panel for såvel betjening af kranen som udlæsning af system informationer til brugeren. Kranstyringen er integreret i SRO’en.
Traverskranen er omfattet af personsikringen ved døre og porte til arbejdsområdet, så hvis en dør eller port åbnes, stopper kranen alle bevægelser undtagen grab funktionen, for at forhindre tab af en halmballe.
Når systemet kalder på halm, får halmkranen signal om at den skal hente en halmballe.

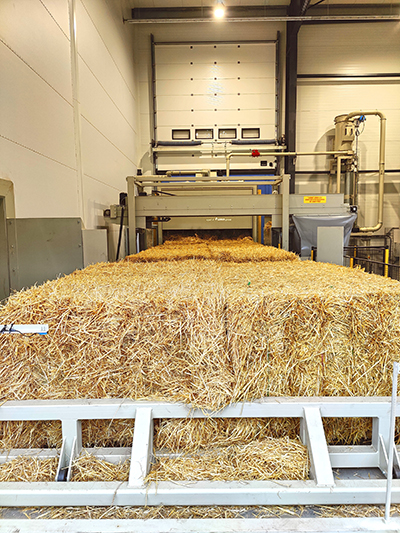

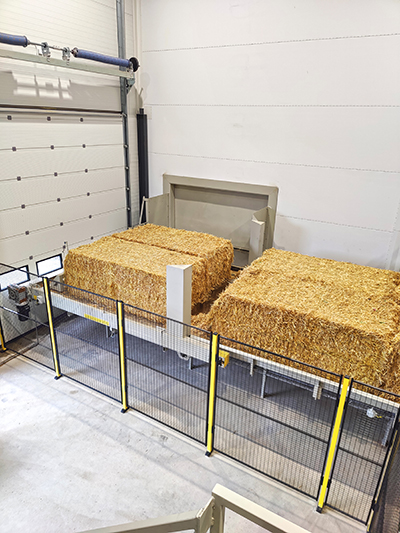

Skubbebord (halmbord)
Skubbebordet (halmbordet) er en type Linka® TWIN, hvilket vil sige, at der står to baller side om side hele vejen fra bagenden af halmbordet og hen til opriveren.
Halmballerne placeres enkeltvis på det første skubbebord, før den føres gennem brandspjældet og ind på det næste skubbebord. Når der er to baller på skubbebordet, skubbes disse ind på halmbordet der trækker dem hen til snoraftageren.

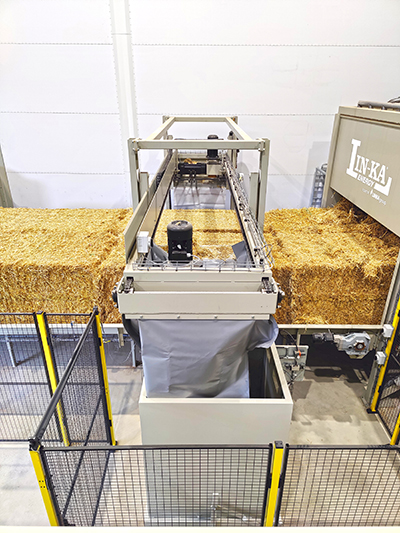

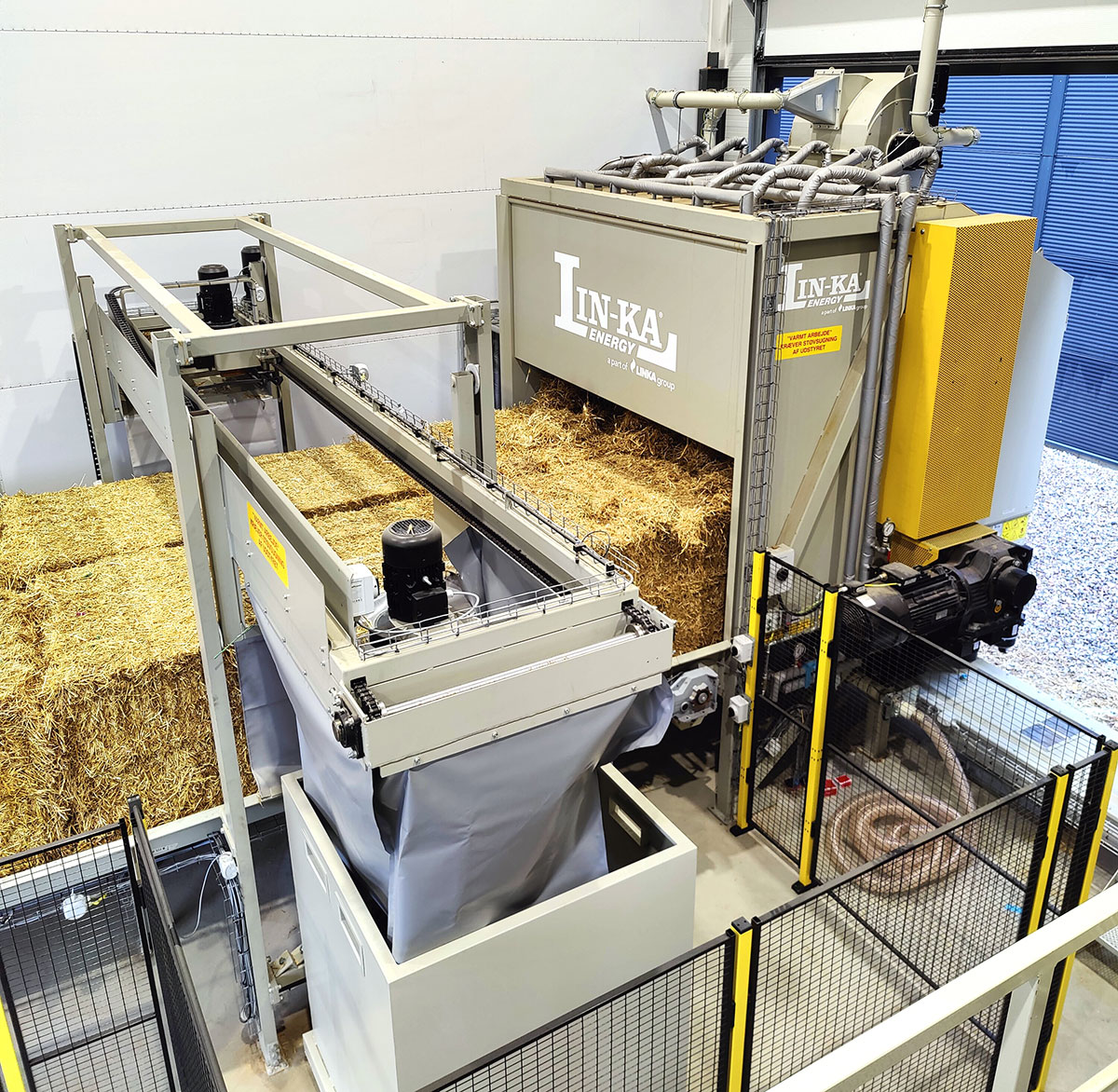

Snoreaftager
Inden halmballerne kører ind i halmopriveren, skal snorene fjernes, hvilket gøres automatisk med en Linka® snoreaftager, der er udviklet således snorene ikke vikles rundt om oprivertromlerne.
Snoreaftageren styrer halmballerne med fotoceller for korrekt placering, hvorefter snorene skæres af under ballen og trækkes af ovenfra. Snorene vikles op og separeres fra halmen i en bigbag, en container, spand eller lignende.
Når en halmballe har fået fjernet snorene, fortsætter den frem mod opriveren, og fotocellen, der så ikke længere er brudt, giver et signal til halmkranen om at hente nye halmballer. Efter snoraftageren kommer halmopriveren, som ved signal fra halmmøllen starter op.

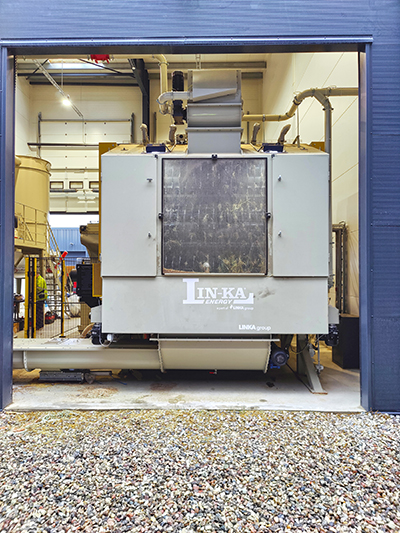

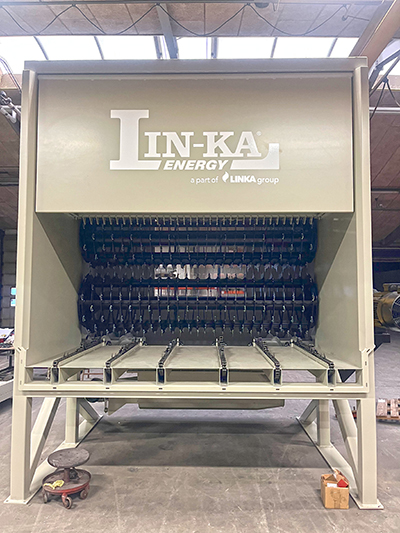

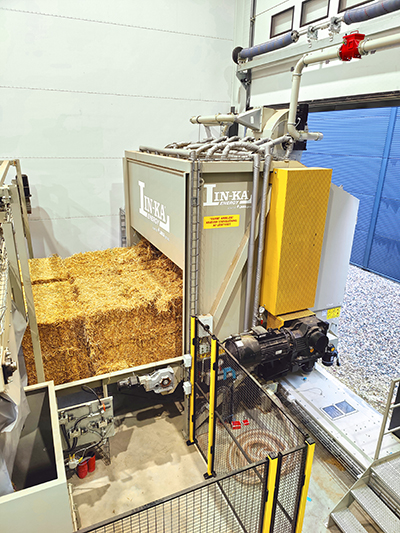

Halmopriver
Halmopriveren er en type Linka® TWIN, model 123, hvilket vil sige, at der står to baller side om side ind i opriveren. Her oprives halmen af de tre tromler, der både snitter og trækker stråene fra hinanden, før halmen havner i nedfaldet. Tromlerne opererer ved lav hastighed, hvilket reducerer energiforbruget samt sænker risikoen for gnistdannelse.
Når hammermøllen ”kalder” på brændsel, sættes oprivningsproceduren i gang, hvilket vil sige, at opriveren starter med at ”snitte” de to halmballer, som står ”inde” i opriveren. Her løftes halm med opriverens tromlerne op og drysser ned i et trug på den modsatte side.
I bunden af truget på opriveren kører to snegle, henholdsvis højre- og venstresnoet, som flytter den oprevne halm til et fælles og centreret udløb midt på halmopriveren. Herfra transporterer en dobbelt snegletransportør den oprevne halm hen til formøllen.
EUROmilling formalingsanlæg
Anlægget består af et EUROmilling formalingssystem, der håndterer den oprevne halm og som består af en for-mølle, en hammermølle og mixertank.
- For-mølle: Klargør halmen til fin formaling.
- Hammermølle: Sikrer, at halmen får den ønskede fine partikelstørrelse.
- Mixertank: Mixer halmen med gylle med henblik på optimal biogasproduktion.

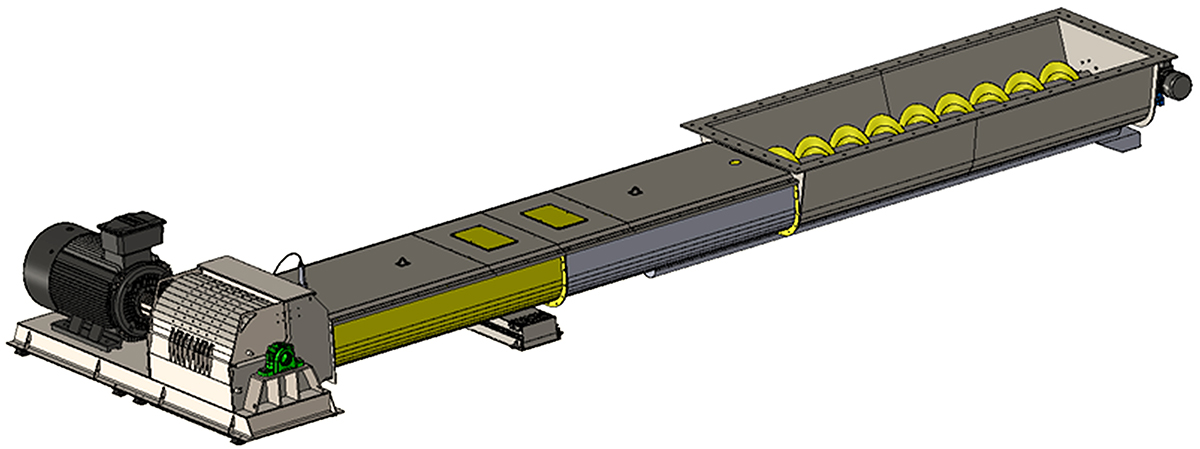

Fra opriveren transporteres den oprevne halm via en dobbelt snegletransportør hen til formøllen.

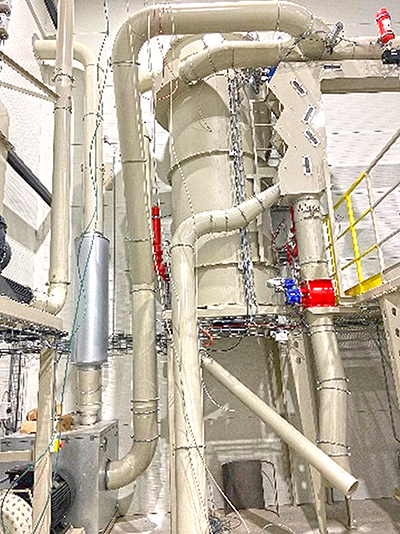

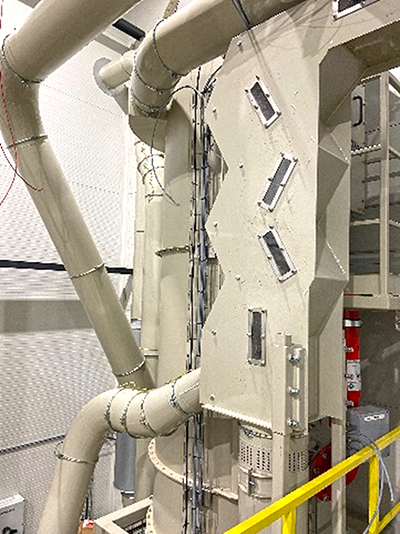

Hammermølle til formaling af halm
Hammermøllen, er et fyldnings-, formalings- og mekanisk transportsystem, der integrerer alle funktioner omkring formalingsprocessen og den mekaniske transport af den færdigformalede halm.
Formalingen foregår mellem hærdede, løst ophængte hamre og formalingskomponenter, hvor slidstærke komponenter i toppen af formalingskammeret optimerer formalingsprocessen. Disse komponenter forhindrer unødig rotation af den oprevne halm, hvilket øger formalings effektiviteten ved at reducere energiforbruget, minimere slid på sigter, begrænse varmeudviklingen og forkorte opholdstiden i formalingskammeret.
Formalingsfinheden og partikelstørrelsesfordelingen af produktet bestemmes af soldets type og størrelse.
Komplet med integreret motorplatform på vibrationsdæmpningskit og inkluderer sikkerhedsafbryder til topdækslet samt service- og rengøringsklap.
Bundudløbet har luftvakuum fra ventilatoren, som suger det færdigformalede materiale ud gennem møllen, hvilket øger kapaciteten og kølingen under formalingsprocessen.

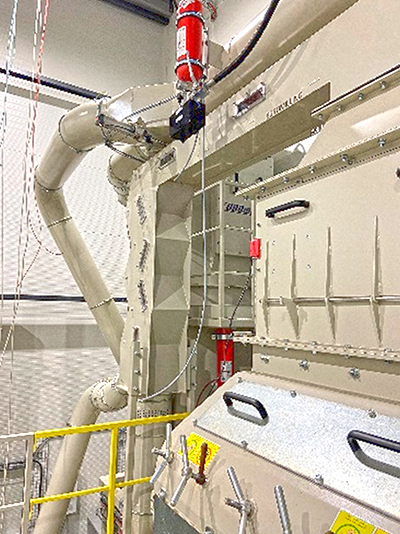

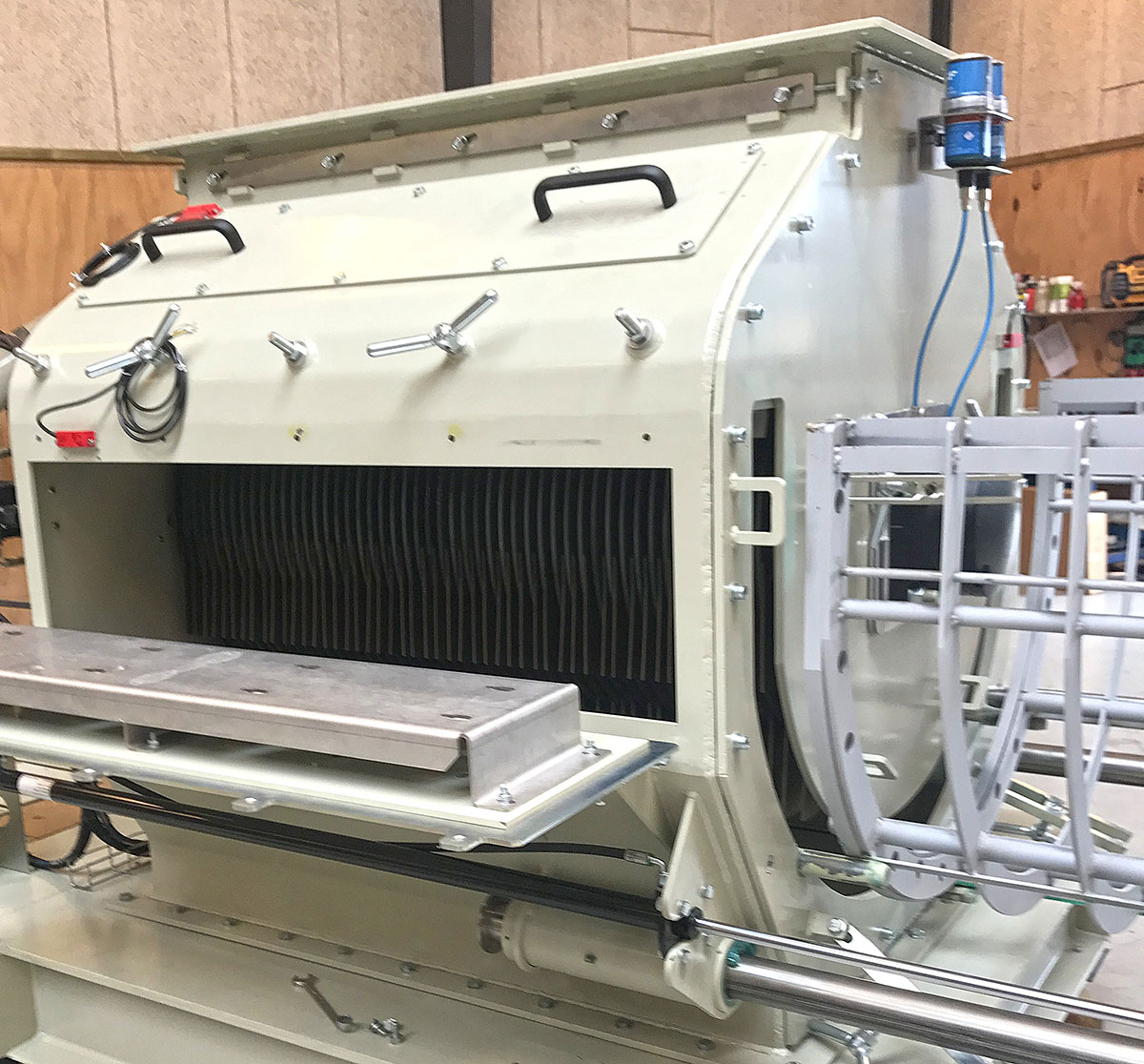

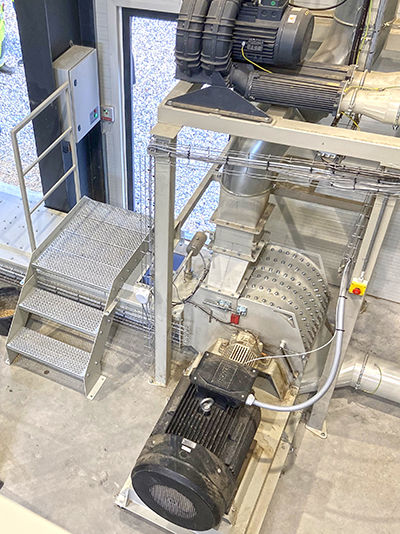

Hammermølle, formalingsprocessen
Hammermølle, type EUBL, er en effektiv formalingsløsning, der integrerer metal- og stenadskillelse, luftfilter, ventilator og underbeholder med udtrækssnegl for støvfri drift. Formalingen sker mellem løst ophængte hærdede hamre og slidstærke, udskiftelige malebro-komponenter i toppen af formalingskammeret. Møllen er vendbar, hvilket forlænger serviceintervallerne og optimerer energiforbruget ved at forhindre unødig rotation.

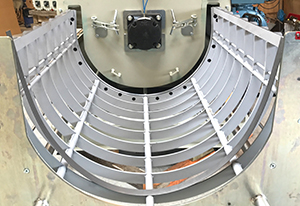

Den hydraulisk betjente soldskuffe muliggør hurtig udskiftning af soldet, som bestemmer formalingsgraden og partikelstørrelsesfordelingen. En vakuumventilator tilsluttes for at øge kapaciteten og køle produktet under formalingsprocessen. Møllen styres af en frekvensomformer med common mode-filter og er udstyret med vibrationsdæmpere.

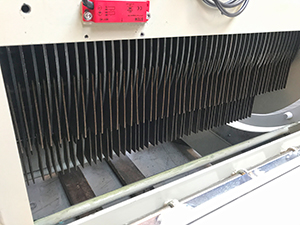

Rotoren er udstyret med hærdede hamre, der er arrangeret i flere rækker for at sikre ensartet formaling. Magnetfælden adskiller tunge partikler, mens vindsigten sikrer høj separation af sten og metal før indløbet. Frasorterede elementer transporteres trykløst til opsamling i en Bigbag eller container via ventilen. Luftindtaget sker gennem en sugeledning, der kontinuerligt transporterer materialet til indløbet og fordeler det jævnt med justerbare spærreplader.
Filter
Selvrensende dysefilter, Teflon-belagt og antistatiske, med runde filterposer sikrer en støvfri installation, der under driift er selvrensende med lufttryk i flere sektioner, og rensningsprocessen styres af et filterkontrolpanel.
Mixertank
Mixertanken er en beholder, der sikrer ensartethed i den færdige formalede/neddelte halm med henblik på fermenterings- og gæringsprocessen til optimal biogasproduktion.
Fra hammermøllen transporteres den færdige formalede/neddelte halm via en snegletransportør hen til mixertanken. Her starter fermenterings- og gæringsprocessen med nedbrydning af halmen til organiske materialer af mikroorganismer under anaerobe (iltfrie) forhold.
I anaerobe forhold nedbryder mikroorganismer de organiske materialer til biogas gennem en fermenterings- og gæringsproces, hvor der dannes biogas bestående af metan (CH₄) og kuldioxid (CO₂), hvilket er afgørende for produktionen af metan og andre gasformer. Resultatet af metanproduktionen afhænger i høj grad af størrelsen på den neddelte halm samt fugtighed.

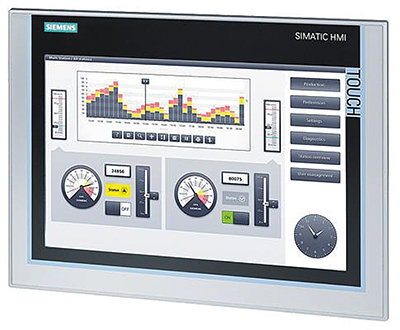

Styrings- og overvågningssystem
Komplet styrings- og overvågningssystem til drift af hele anlægget, der styres fra en separat styringstavle via hovedtavle. Styrings- og overvågningssystemet overvåger, optimerer og beskytter driften, hvilket sikrer effektivitet, sikkerhed, dataindsamling og fjernstyring.
Kontrol- og overvågningssystemet er baseret på PLC-styring, hvilket sikrer en kontrolleret og logisk fødning af halmballer og hammermøllen baseret på aftalte tid/signalinput. Alle værdier og signaler kan tilgås via interface/datablok i mølleovervågnings-PLC’en, enten via Profinet eller Profibus, i henhold til aftalte specifikationer. Alle grænseflader til eksterne kontrolsystemer såsom Modbus, Profibus, Profinet TCP/IP-protokoller, m.v., defineres i samarbejde med kunden.
El-installationer
Komplette el-installationer, herunder kabelstiger, kabler og øvrige ophæng, til drift af hele anlægget, der styres fra en separat tavle via hovedtavle. Komplet el-installation fra hovedtavlen til det centrale støvudsugningssystem.
Centralt støvudsugningssystem
Centralt støvudsugningssystem, vægmonteret, ATEX Zone 20, selvrensende og automatisk (trykluft), der med det kraftfulde vakuumsystem, er designet til at opsuge store partikler som halm, sand og sten.
Den centrale enhed er højt placeret i møllerummet og forbindes til et fast rørsystem med sugepunkter i både møllerummet og ”halmmodtageområdet”.
Der er vægmonterede slangerulle-enheder med elektrisk aktivering, der kan forlænges med en forlængerslange, samt er et støvsugerør med sugehoved.
I halmmodtageområdet er slangerullen monteret på en svingarm for nemmere støvsugning. Det opsugede materiale ledes automatisk ind i halmllinjen under mølleanlæggets drift. Når halmmøllen ikke er i drift, overføres støvet til en container.
Specifikationer

Vil du vide mere om dette projekt?
SIKKERHED FREMFOR ALT
Anlægget i Kværs er sikret mod brand- og eksplosionsrisici fra lager til færdig proces. Brandsikker overførsel af bigballer fra lagerlokaler til formalerummet. Formålet med systemet er at sikre, at en brand i formalerummet ikke kan sprede sig til halmlageret.
Brandbeskyttelsen er udført og konstrueret i overensstemmelse med ”BS60”, så der kun er en ”fri åbning” mellem lag-eret og formalerummet under selve overførselsprocessen. Halmindføringssystemet er en del af en styringsintegreret funktion mellem ”halmballe-traverskranen” og ”halmopriveren”. Indføringssystemet drives udelukkende af hydrauliske funktioner, hvor oliepumpestationen er placeret i formalerummet.
Driftsprincip:
- Halmballen placeres på ”modtagelejet” i indføringsenheden.
- ”Branddøren” mellem halmlageret og formalerummet åbnes.
- Halmballen overføres fra ”modtagelejet” til ”mellempositionen” i formalerummet.
- Brandspjældet lukker.
- Halmballen overføres fra ”mellempositionen” til halm-skubbebordet.
Alle funktioner og operationer udføres kun, hvis alle øvrige funktions- og sikkerhedskrav er opfyldt.
Brandslukning
Der er monteret et sprinklersystem oven på halmopriveren, som aktiveres ved for høj temperatur, med en grænseværdi på 50°C.
Opriveren er udstyret med to brandslukningssystemer:
- Et temperaturstyret system, der åbner en magnetventil.
- Et mekanisk system med smeltesikringer og en tryksat beholder, der også fungerer ved strømafbrydelse.
Når sprinklersystemet aktiveres, udløses det enten af en PT100-sensor (elektronisk) eller af smeltesikringer (mekanisk). Dette dobbeltsystem sikrer, at anlægget stadig virker ved strømsvigt.
Aktivering af sprinklersystemet påvirker en flow-switch, der samtidig udløser en alarm. Begge systemer stopper anlægget og sender en alarm.
Geneelt er der indsat ATEX-sikrede komponenter, bl.a. cellesluse, hvor der forekommer finstøv.
Nextech: Brandsikring/gnistslukningssystem
Gnistsøgnings- og slukningssystemer er specialiserede brandsikringsløsninger, der detekterer og neutraliserer antændelseskilder som gnister og glødende partikler for at forhindre brand eller eksplosion. Ved detektion udløses en finforstøvet vandtåge under højt tryk fra slukningsdyserne inden for millisekunder, hvilket fjerner antændelseskildens termiske energi. Systemet kan tilpasses med andre slukningsmidler efter behov.
Disse systemer beskytter kun installerede områder og registrerer infrarød stråling. Overholdelse af brand- og eksplosionssikringsregler er påkrævet. GreCons systemer er certificeret af VdS (E 8850001) og FM (NC 5AO.AY, OT 1A2.AY).
Bemærk, at grænseflader til eksterne kontrolsystemer, såsom modbus, profibus og TCP/IP-protokoller (profinet), ikke er beskrevet her. Disse specifikationer kan tilpasses og specificeres i samarbejde med kunden efter behov.
Kort fortalt
Anlægget hos Nature Energy i Kværs er et særdeles driftseffektivt anlæg med lave driftsomkostninger i forhold til konkurrerende teknologi. StB-anlægget fra Linka Energy og EUROmilling kan kombineres og sammensættes baseret på dine ønsker til både ydelse per time, størrelsen på det formalede produkt og kan kombineres med indblandingstank og pumpe til mixeranlæg.
Storde Biogas I/S
Reference
Storde Biogas I/S

2,0 MW hedtvandskedel samt economizer for fyring med flis
Storde Biogas I/S’ biogasanlæg er opført i 2018 og er ejet af Brian Bech, Jan Dahlmann samt Niels Dahlmann.
Biogasanlægget producerer 5.200.000 m³ gas om året. Ejerne leverer størstedelen af gylle og dybstrøelse til anlægget, resten kommer fra andre leverandører.
I 2022 leverede Linka Energy A/S et 2,0 MW hedtvandskedelanlæg baseret på fyring med flis til Storde Biogas I/S.
Anlægget
Kedelanlægget består af en 2,0 MW kW Linka® H 2000 hedtvandskedel, der håndterer flis.
En 40 fods container, hvori walking floor (skrabeanlæg) er opbygget, fremfører brændslet til en forsænket tværsnegl for enden af skrabersystemet.
Flisen videreføres herfra i en række skråtstillede flissnegle direkte til celleslusen, som er placeret over stokersneglen på kedlen. Gennem celleslusen falder flisen ned og ind i stokersneglen, som herefter transporterer det frem til den bevægelige trapperist, som er placeret forrest i kedlen. Brændselsmængden kontrolleres af en iltmåler, der måler iltindholdet i røggassen.
I kedlen brændkammer er der monteret en bevægelig trapperist for at minimere slaggedannelser, og med Linkas eget verdenspatenterede medstrøms forbrændingssystem sørger for, at der tilføres opvarmet forbrændingsluft så røggasserne recirkuleres, og der dermed sikres maksimal udnyttelse af halmen.
Skudventilerne på kedlen skyder luft gennem kedlens røgrør og renser hermed disse for aske, hvilket betyder at kedlens røgrør sjældent skal renses manuelt.
En economizer, samt Linkas patenterede forbrændingsteknologi, sørger for recirkulation af røggasserne, og sikrer dermed maksimal udnyttelse af flisen.
Kort beskrevet, virker en economizer som en slags røggaskøler, hvor man overfører energi fra den varme røggas til et køligere medie – i dette tilfælde vand – der så kan bruges til forvarmning eller opvarmning. På den måde kan man øge anlægsvirkningsgraden, da man får mere energi ud af den samme mængde brændsel.
Economizeren kobles ind på røggassystemet lige efter kedlen og inden multicyklonen.
Der er desuden monteret multicykloner og posefilter, der renser røggassen og derved reducerer støvudledningen gennem den 17 meter høje stålskorsten.
Asken transporteres til sidst til en 12m³ askecontainer.
Styringen af det komplette anlæg sker via et PLC-styresystem, der overvåger anlægget og dermed sikrer en kontrolleret regulering af brændselstilførsel og drift, så der altid kommer maksimal effekt ud af anlægget.
PLC-systemet sender alarmer ud – i tilfælde af afvigelser fra de forudindstillede set punkter – via internet og SMS, ligesom vil det være muligt at overvåge anlægget via smartphones, tablets og/eller PC.
Specifikationer

Vil du vide mere om dette projekt?
Ølgod Bioenergi ApS
Reference
Ølgod Bioenergi Aps
Biomasseanlæg investerer i 1,5 MW gaskedel og economizere og fortrænger CO2-udledningen
Ølgod Bioenergi er et privatejet biogasanlæg, der producerer store mængder biogas fra blandt andet dybstrøelse, majs, græsensilage, halm og gylle. Med fokus på den grønne teknologi, der omdanner biogassen/metanen til gas af naturgaskvalitet, levere Ølgod Bioenergi blandt andet til fjernvarmenettet og til Marius Pedersen, der kører for Esbjerg kommune (skraldebiler).
Linka Energy har mange års erfaring og knowhow med at levere procesvarme og ved at opgradere Ølgod Bioenergis urene gas til ren gas, har samarbejdet mellem Ølgod Bioenergi og Linka etableret det der kaldes et cirkulært kredsløb.
Med installationen af gaskedlen (2019) og den efterfølgende etablering af en economizer (2022), er det samlede anlæg med til at fortrænge CO2-udledningen fra Ølgod Bioenergi.
Anlægget
Kedelanlægget er etableret i en ny bygning ved siden af Ølgod Bioenergi lagere for dybstrøelse, majs, græsensilage, halm (her kaldet biomassen) og fermenteringstanke.
Gaskedlen er en LINKA Global ”3” og vertikal version, udlagt for fyring med gas, der leveret med en Weishaupt naturgasbrænder, type WM-G 30/1-A fuldt modulerende med flammeovervågning, styresystem og gasrampe. Kedlen er desuden tilsluttet udblæsningssystem, røg- og rørinstallationer samt separat 10 meter høj skorsten.
En stand-alone economizer blev ligeledes monteret, da der ved temperaturforholdene det varme vand kunne hentes yderligere 149 kW (effekt), idet economizeren virker som en slags røggaskøler, der overfører energi fra den varme røggas til et køligere medie – i dette tilfælde vand – der så kan bruges til forvarmning eller opvarmning. Ved Ølgod Bioenergi var det muligt – med montagen af economizeren – at reducere røggastemperaturen.
Yderligere en economizer blev installeret i 2022 mellem kedlens rørtræk og den eksisterende economizer, da det var muligt at hente yderligere 70-80 kW ud af denne vi by-pass på den eksisterende economizer. I den forbindelse blev styringen for følere, m.m. ombygget.
Kedelanlægget er etableret i en ny bygning ved siden af Ølgod Bioenergi lagere for dybstrøelse, majs, græsensilage, halm (her kaldet biomassen) og fermenteringstanke.
Styringen af det komplette anlæg sker via et PLC-styresystem, der overvåger anlægget og dermed sikrer en kontrolleret regulering af brændselstilførsel og drift, så der altid kommer maksimal effekt ud af anlægget.
PLC-systemet sender alarmer ud – i tilfælde af afvigelser fra de forudindstillede set punkter – via internet og SMS, ligesom vil det være muligt at overvåge anlægget via smartphones, tablets og/eller PC.
Specifikationer

Vil du vide mere om dette projekt?
"Ølgod Bioenergi APS har haft stor glæde af sparring og samarbejde med Linka Energy. Der har gennem hele forløbet været tæt kontakt mellem Linka Energy og Ølgod Bioenergi APS, så det har været muligt at lave små ændringer gennem hele processen, dels for at opnå den mest optimale drift af anlægget, men også for at undgå unødvendige nedbrud. Da vi havde brug for at finde lidt ekstra varme, var Linka Energy hurtig klar på en god løsning."
Jan Troelsen, Driftsleder
Ølgod Bioenergi
Bioenergie Marienthal
Reference
Bioenergie Marienthal GmbH & Co.KG
Bæredygtig energiproduktion med Linkas® Halmhåndteringssystem
Bioenergie Marienthal GmbH & Co.KG drifter biogasanlægget i Goosefeld, der er beliggende i Schleswig-Holstein. Overordnet for dette område er, at den primære produktion af elektricitet kommer fra vedvarende energikilder: Cirka ti procent af strømmen stammer fra biogasanlæg baseret på store mængder af sukkerroer og majs, hvilket svarer til, at ca. en tredjedel af Tysklands majsafgrøde ender i biogasanlæg i stedet for på bordet.
Bioenergie Marienthal GmbH & Co.KG ønskede at ændre på dette og i stedet fremover fokusere på at generere energi fra halm og gødning i deres biogasanlæg, således at varme, elektricitet og biomethan fra biogas bliver vigtige komponenter i bæredygtig energiproduktion.
I 2020 leverede Linka Energy A/S en komplet halmhåndteringslinje til Bioenergie Marienthal GmbH & Co.KG., hvor et varme- og mekanisk halmbehandlingsanlæg fuldstændigt nedbryder halmen. Den behandlede halm anvendes derefter i det andet trin i biogasanlægget og omdannes til biogas.
Anlægget
Anlægget består af et Linka® halmhåndteringssystem, der håndterer halmballer i midi-big og Heston ballestørrelser, dvs. op til 2400x900x1200mm.
Halmballerne placeres på halmlinjen med en automatisk kran i 2 identiske lagerområdelinjer og ½ linje foran halmhåndteringslinjen i den kolde halmopbevaringshal.
Når der sendes et signal til systemet, registrerer kranen automatisk halmballen på halmlageret, bevæger sig hen til halmlinjen og henter en halmballe, hvorefter den sættes ned på denne. Halmlinjen håndterer 2 halmballer ad gangen, og inden de kommer til Linka® guillotine porten, vil den automatiske Linka® snoreaftager, sørge for at snorene fjernes automatisk.
Efter snorene er fjernet transporteres halmballen til Linka® guillotinen, der deler ballerne i ca. 25 cm lange stykker, inden de leveres på et transportbånd, der tager dem udenfor bygningen og afleverer halmen i en halm- og gyllemixer.
Halmhåndteringssystemet er designet til at håndtere op til 4 baller pr. time.
Kontrol- og overvågningssystemet er baseret på PLC-styring, der sikrer en kontrolleret og logisk fødning af halmballer baseret på den aftalte tid/signalinput.
Linka®’ leverance har desuden bestået af en fuldautomatisk ”walking floor” løsning, der leverer brændsel til biogasanlæggets kedelanlæg.
Specifikationer

Vil du vide mere om dette projekt?
BIOCIRC GROUP
Reference
BIOCIRC GROUP GRØNHØJ

950 kW flis- og gaskedelanlæg i containeranlæg for kombineret fyring med flis og gas
BIOCIRC GROUPs biogasanlæg, der producerer store mængder biogas ud fra blandt andet dybstrøelse, majs, græsensilage, halm og gylle (ca. 140.000 tons om året), ønskede at omdanne biogassen/metanen til naturgas.
Linka Energy blev derfor BIOCIRC GROUPs valg af samarbejdspartner på dette projekt, da vi har knowhow og erfaring med håndtering af biogas, der via et absorber-strippersystem med amin renser og opgraderer den urene gas til ren gas, inden dette sendes videre ud på naturgasnettet.
BIOCIRC GROUP og Linka indgik derfor i 2017 en aftale om etablering af et komplet Linka Energy 950 kW biomasse- og gaskedelanlæg for fyring med flis og biogas, etableret i en container. Anlægget er designet med udgangspunkt i den flis og biogas, der er økonomisk mest fordelagtig at fyre med på ulige tidspunkter af året, uafhængigt af de svingende prisniveauer.
Kombinationen af 2 typer brændsler, er dermed med til at sikre BIOCIRC GROUP en stabil, billig og CO2-neutral varmeforsyning.
Anlægget
Det komplet, nye anlæg, en 950 kW Linka H 2000 fliskedel- og varmtvandskedel og en Global H3 gaskedel, er sammen med Linkas patenterede forbrændingsteknologi med til at sikre maksimal udnyttelse af brændstoffet.
Kedelanlægget er etableret i en container, der er opbygget hos Linka, hvor også hovedkomponenterne er installeret, hvorefter den blev fragtet til BIOCIRC GROUP.
Flisen aflæsses og opbevares i en flisgrav, hvorfra Linkas skrabeanlæg fremfører brændslet til en forsænket tværsnegl, der viderefører dette i en skråtstillet snegl til en tværsnegl og derfra direkte til celleslusen og via stokersneglen ind i kedlen. Skrabeanlægget sættes automatisk i gang med et signal fra styringen, når kedlens indfyringsprocedure er sat i gang.
Hedtvandskedlen er en LINKA H 2000 kanalrøgrørskedel i 3-træks udførelse med glat ildkanal og vandkølede vendekamre, der er dimensioneret til fuld udbrænding og effektiv udnyttelse af strålingsvarmen, mens konvektionsvarmen udnyttes i røgrørssektionerne.
I kedlens brændkammer er der monteret en bevægelig trapperist for at minimere slaggedannelser, og medstrøms forbrændingssystemet er Linkas eget verdenspatenterede system.
På kedlen er der monteret 8 stk. tryktanke med påmonterede skudventiler til luft.
Skudventilerne skyder luft gennem kedlens røgrør og renser hermed disse for aske, hvilket betyder at kedlens røgrør sjældent skal renses.
Til anlægget er der desuden leveret en kompressor.
Den rensede røggas er lig med en markant reduceret støvudledning, inden denne udledes gennem den 15 meter høje stålskorsten.
Asken transporteres via det automatiske askeudtag til en 5 m³ askecontainer, hvis størrelse svarer til ca. 14 dages drift ved kontinuerlig fuld last 24/7.
Gaskedlen er en LINKA Global H3, ”LUX” i forlænget og vertikal version, udlagt for fyring med gas, der leveret med en Weishaupt brænder, type WM G20/3-A. Til gaskedlen er der desuden leveret, vandbehandlingssystem med kemikaliedosering, ekspansionssystem og trykholdesystem. Kedlen er tilsluttet udblæsningssystem, røg- og rørinstallationer samt skorsten.
Gaskedlen bruges primært som backup for hedtvandskedlen og er forberedt til, at den kan afbrænde olie i stedet for gas.
Styringen af det komplette anlæg sker via et PLC-styresystem, der overvåger anlægget og dermed sikrer en kontrolleret regulering af brændselstilførsel og drift, så der altid kommer maksimal effekt ud af anlægget.
PLC-systemet sender alarmer ud – i tilfælde af afvigelser fra de forudindstillede set punkter – via internet og SMS, ligesom vil det være muligt at overvåge anlægget via smartphones, tablets og/eller PC.

Specifikationer

Vil du vide mere om dette projekt?
Flisforbrug ved 8.000 driftstimer
5.000 kg/år
max. 35% vandindhold
Virkningsgrad op til
89,4 %
Dagligt driftsbehov
< 1 time
Det fuldautomatiske kedelanlæg kræver kun meget lidt manuel drift
Vinkel Bioenergi
Reference
Vinkel Bioenergi
Biomassefyret multifuel anlæg med 2x5000 kW hedtvandskedler
BioCirc blev grundlagt i 2021 og har specialiseret sig i at etablere og producere grøn energi i alle dens former med fokus på at omdanne organiske materialer til biogas, der kan anvendes som energi og gødning. Denne cirkulære tilgang sikrer et stort bidrag til processen om en bæredygtig og energieffektiv fremtid, idet deres anlæg fungerer som ”one-stop-shop” for kommuner, der ønsker at fremskynde deres grønne omstilling.
Vinkel Bioenergi er etableret i nærheden af Højslev, øst for Skive, og er bygget til at håndtere 400.000 tons biomasse om året og dermed kunne levere biogas til omkring 25.000 husstande om året. Anlægget er derfor et af de største biogasanlæg i Danmark.
I 2022-2023 leverede Linka Energy A/S 2 x 5,0 MW multifuel biomasseanlæg til Vinkel Bioenergi, der ønskede en opgradering af biogassen ved udskiftningen af deres eksisterende naturgasfyrede kedler. Anlægget er designet, så der er mulighed for en potentiel udvidelse med en 3. kedel.
Med indsættelse af Linkas multifuel kedelanlæg fortrænges der dermed anvendelse af fossile brændsler i processen, så hele processen er fornybar. Halmen til kedlerne kommer fra de samme landbrug, der leverer råstoffet til biogasprocessen og som aftager den aske, der er det eneste restprodukt fra forbrændingen – asken fordeles ud på markerne, så næringsstofferne igen indgår i det cirkulære optag i jorden. BioCirc har samtidig mulighed for at skifte til flis som brændsel på begge linjer, hvis man ønsker at anvende halmen i biogasprocessen – så der er fuld fleksibilitet i brændselsvalget.
Anlægget
Kedelanlægget består af 2 stk. 5.000 kW Linka® H hedtvandskedler, der håndterer enten flis eller halm. Det var vigtigt for BioCirc, at anlægget er redundant – hvilket betyder at begge linjer kan driftes uafhængigt af hinanden. Dermed opnås en stor sikkerhed i varmeforsyningen til processen, uagtet om en af linjerne er udtaget til service e.l.
Fliskedelanlægget er leveret med walking floor (skrabeanlæg), stokersnegle, bevægelig trapperist, economizer, samt Linkas patenterede forbrændingsteknologi og med anvendelse af recirkulation af røggasserne sikrer maksimal udnyttelse af flisen.
Halmkedelanlægget er leveret med halmbane, Linkas største TWIN 123 opriver og fuldautomatiske snoreaftagersystem. Der er forberedt til senere indsættelse af halmkran, så anlægget kan køre 100% fuldautomatisk. Der er desuden monteret multicykloner og posefilter, der renser røggassen og derved reducerer støvudledningen gennem den 20 meter høje stålskorsten. Asken transporteres til sidst til 2 stk. 20m³ askecontainere. Styringen af anlægget sker med et PLC-styresystem, der overvåger anlægget og sender alarmer ud via internet og SMS.
Specifikationer

Vil du vide mere om dette projekt?
MADSEN BIOENERGI I/S
Reference
MADSEN BIOENERGI I/S
950 kW biomasseanlæg for kombineret fyring med halm og flis, samt economiser og gaskedel backup
Madsen Bioenergis biogasanlæg producerer store mængder biogas fra blandt andet dybstrøelse, majs, græsensilage, halm og gylle (ca. 170.000 tons om året) leveret af landbrug inden for en radius af 10 km.
Med deres fokus på den grønne teknologi var det et ønske at omdanne biogassen/metanen til gas af naturgaskvalitet.
At alle biogasanlæg er grønne teknologier, er der ingen tvivl om, og derfor valgte Madsen Bioenergi at samarbejde med Linka Energy om det nye halm- og fliskedelanlæg med naturgaskedlen som backup.
Linka Energy har mange års erfaring og knowhow med at levere procesvarme og i denne case har vi arbejdet tæt sammen med en samarbejdspartner, der er specialist i håndtering af biogas: via et absorber-strippersystem med amin renser opgraderes den urene gas til ren gas, inden dette sendes videre ud på naturgasnettet.
Opgraderingen af biomasseanlægget og den efterfølgende etablering af en economizer, er med til, sammen med gaskedlen, at fortrænge CO2-udledningen, hvorved Madsen Bioenergi ikke tilfører ny CO2 til atmosfæren, men sammen med Linka har etableret det der kaldes et cirkulært kredsløb.
Anlægget
Det komplet nye biomasseanlæg, en type 950 kW LINKA H 1000 med en hedtvandskedel og en gaskedel type Global 1, der er leveret med Linkas patenterede forbrændingsteknologi, sikrer maksimal udnyttelse af brændstoffet.
Udgangspunktet var primært fyring med halm, men senere blev der tilkøbt et flis-magasin, så det blev muligt også at indfyre med flis. Herefter fik biomasseanlægget status som et multikedelanlæg, der er designet til kombineret fyring med halm- og flis.
Kedelanlægget er etableret i en bygning ved siden af Madsens Bioenergi halmlager og fermenteringstanke.
Når det er halm, der anvendes, læsses halmen på halmbanen og transporteres hen til Linkas Halmopriver, type GIGA100, hvor de 2 rivetromler trækker halmen i opadgående retning, hvorefter halmsneglen via celleslusen sørger for, at halmen indfødes til stokersneglen og herfra ind i kedlen.
Når det er flis, der anvendes, læsses flisen ned i flis-magasinet, hvorfra denne med sin hydrauliske udmader, skrabere og doseringssnegle sørger for at biomassen føres direkte til celleslusen og derfra via stokersneglen ind i kedlens brændkammer.
I kedlen brændkammer er der monteret en bevægelig trapperist for at minimere slaggedannelser, og med Linkas eget verdenspatenterede medstrøms forbrændingssystem sørger for, at der tilføres opvarmet forbrændingsluft så røggasserne recirkuleres, og der dermed sikres maksimal udnyttelse af halmen.
Skudventilerne på kedlen skyder luft gennem kedlens røgrør og renser hermed disse for aske, hvilket betyder at kedlens røgrør sjældent skal renses manuelt.
Der er desuden monteret røggascyklon, der renser røggassen og derved reducerer støvudledningen markant inden denne udledes gennem den 20 meter høje stålskorsten. Asken transporteres til sidst til 1 x 2,5m³ askecontainere.
Der er installeret automatisk askeudtag, hvor askesneglene transporterer asken fra kedlen videre til en askecontainer.
Gaskedlen er en LINKA Global-H ”1” og vertikal version, udlagt for fyring med gas, der leveret med en Dunphy biogasbrænder, type TG 35 ZM RT fuldt modulerende med flammeovervågning, styresystem og gasrampe.
Kedlen er desuden tilsluttet udblæsningssystem, røg- og rørinstallationer samt separat, væghængt skorsten.
Gaskedlen bruges primært som backup for halm- og fliskedlen, primært i forbindelse med driftstop ved service eller lignende.
Styringen af det komplette anlæg sker via et PLC-styresystem, der overvåger anlægget og dermed sikrer en kontrolleret regulering af brændselstilførsel og drift, så der altid kommer maksimal effekt ud af anlægget.
PLC-systemet sender alarmer ud - i tilfælde af afvigelser fra de forudindstillede set punkter - via internet og SMS, ligesom vil det være muligt at overvåge anlægget via smartphones, tablets og/eller PC.
Economizer
I 2020 fik Madsen Bioenergi desuden installeret en economizer med speciallegering af stål i begge rørtræk, da det grundet temperaturforholdene i røggassen fra biomasseanlægget var muligt at hente yderligere 100 kW ud af dette.
Kort beskrevet, virker en economizer som en slags røggaskøler, hvor man overfører energi fra den varme røggas til et køligere medie - i dette tilfælde vand - der så kan bruges til forvarmning eller opvarmning. På den måde kan man øge anlægsvirkningsgraden, da man får mere energi ud af den samme mængde brændsel.
Et eksempel og en forudsætning herfor er, at røggastemperaturen kan reduceres med ca. 120ºC fra 245ºC til 125ºC, hvilket svarer til en beregnet besparelse på ca. 30 kg halm pr. produceret MW.
Produceres der f.eks. 8.000 MWh/år, vil det betyde en årlig besparelse på 237 ton halm.
Economizeren kobles ind på røggassystemet lige efter kedlen og inden røggascyklonen.
Specifikationer
